Zuhause / Nachrichten / Branchennachrichten / Was ist Crackle Paint und wie funktioniert Crackle Paint Resin?
Branchennachrichten
Crackle Paint, Crackle Paint Harz und Strukturfarbe für die Oberflächenveredelung von Glas und Metall
Crackle-Farbe ist ein Beschichtungsmaterial mit Spezialeffekt, das entwickelt wurde, um ein natürliches, unregelmäßiges Rissmuster auf der Oberfläche fertiger Produkte zu erzeugen. Als Hersteller, der diese Beschichtung im eigenen Haus herstellt, formulieren, testen und verpacken wir jede Charge Krakeleefarbe unter kontrollierten Bedingungen, damit die Rissdichte, der Glanzgrad und die Filmhärte von einem Produktionslauf zum nächsten konstant bleiben. Crackle-Farbe wird häufig für Glasbecher, Weingläser, Kosmetikflaschen, Parfümflaschen und Lampen verwendet und eignet sich gleichermaßen gut für Thermoskannen, Hardware-Komponenten, Fahrradteile, Feuerzeuge, Rasierer, Lippenstiftkappen, Sicherheitstüren, Scheren, Teeservice und Kunsthandwerk. Die Beschichtung basiert auf einem speziellen Harzsystem. Wenn von diesem Harz allein die Rede ist, wird es im Allgemeinen als „Harz“ bezeichnet Crackle-Farbharz , da der Harzanteil tatsächlich darüber entscheidet, wie sich das Rissbild beim Trocknen ausbildet.
Wo Crackle-Farbe auf Glassubstraten verwendet wird
Trinkgeschirr und Geschirr
Mit Crackle-Farbe veredelte Glasbecher, Weingläser und Becher erhalten eine mattierte, eisgebrochene Oberfläche, die die Art und Weise verändert, wie Licht durch die Glaswand fällt. Die Beschichtung wird auf die Außenseite des Gefäßes aufgetragen, sodass das Innere bei Kontakt mit Lebensmitteln sauber bleibt und sich leicht abwischen lässt.
Kosmetik- und Parfümverpackungen
Kosmetikflaschen und Parfümflaschen gehören zu den anspruchsvollsten Glassubstraten, da die Beschichtung wiederholte Handhabung, gelegentliche Einwirkung von alkoholischen Flüssigkeiten und eine lange Regalauslage überstehen muss, ohne dass das Rissmuster abflacht oder seine Textur verliert.
Beleuchtung und dekoratives Glas
Mit Crackle-Farbe beschichtete Lampenschirme und dekorative Glasscheiben streuen das Licht ungleichmäßig über die Risslinien und erzeugen so ein weiches, strukturiertes Leuchten statt eines harten, direkten Strahls, weshalb die Beschichtung häufig für Umgebungsbeleuchtungskörper gewünscht wird.
Wo Crackle-Farbe auf Metalluntergründen verwendet wird
Thermosflaschen und Hardware
Thermoskannen aus Edelstahl und allgemeine Hardware-Teile werden mit Krakeleefarbe beschichtet, um Oberflächenpolierspuren zu verbergen, die von der Metallformung zurückgeblieben sind, während das Rissmuster selbst zu einem bewussten Designmerkmal und nicht zu einem zu vertuschenden Defekt wird.
Kleine Metallaccessoires
Feuerzeuge, Rasierer und Lippenstiftkappen haben eine begrenzte Oberfläche und enge Toleranzen, daher muss die Beschichtung eine Viskosität haben, die sich gleichmäßig auftragen lässt, ohne dass sich in den Ecken sammelt; Crackle-Farbe im richtigen Viskositätsbereich deckt diese kleinen Teile ab, ohne die feinen mechanischen Funktionen zu verstopfen.
Größere Metallbefestigungen
Sicherheitstüren, Scheren, Teeservice und Kunsthandwerk werden in größeren Chargen beschichtet, und auf diesen größeren Flächen wird Krakeleefarbe häufig mit Strukturfarbe kombiniert, wobei Strukturfarbe eine erhabene Grundschicht bildet und Krakeleefarbe darüber das Bruchmuster entwickelt.

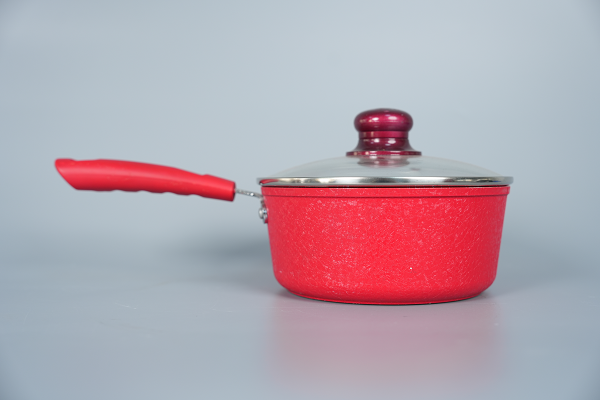

Produktgalerie

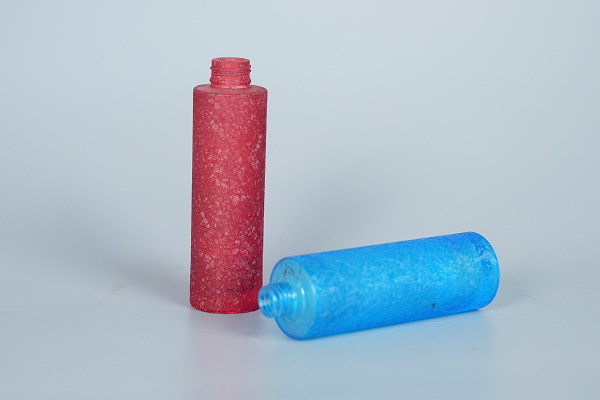

Krakeleelackierung auf roten und blauen Glasflaschenproben, die das feine, gleichmäßige Bruchmuster auf einer gekrümmten Oberfläche zeigt.

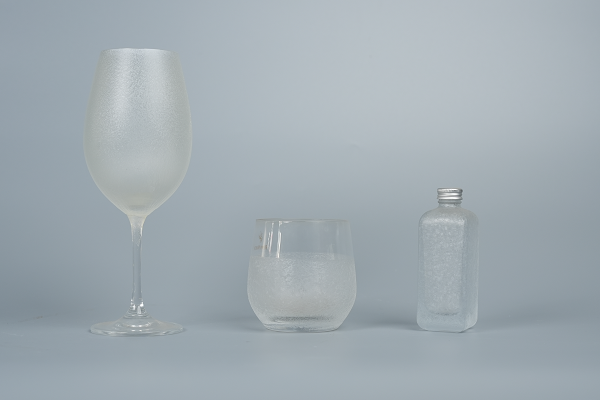

Ein Weinglas, ein Becher und eine kleine Glasflasche mit einer passenden mattierten Crackle-Farbstruktur in drei verschiedenen Glasformen.

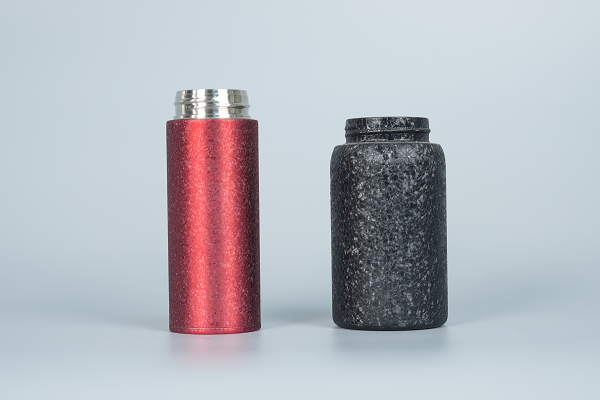

Muster von Thermoskannen aus Metall mit Knisterlack in roter Metallic-Lackierung neben einer Strukturlackierung in dunklem, körnigem Schwarz.
Direkter Vergleich einer knisternden Lackierung in Metallic-Rot und einer strukturierten, dunkel gesprenkelten Lackierung auf identischen Thermoskannenkörpern. Physikalische Parameter
Jede Charge Knisterfarbe, die unser Werk verlässt, wird anhand derselben physikalischen Parameter geprüft, bevor sie zur Verpackung freigegeben wird. Diese Zahlen sind der Anhaltspunkt, den unser technisches Team verwendet, wenn ein Kunde fragt, ob die Beschichtung für einen bestimmten Untergrund oder eine bestimmte Auftragungsmethode geeignet ist.
| Parameter | Spezifikation |
|---|---|
| Aussehen | Leicht trübe, viskose Flüssigkeit |
| Solide Inhalte | 70 % ± 2 (getestet bei 150 °C / 1 Stunde) |
| Viskosität | 350–600 (G–H / 20 °C, Rotor 2#, 60 U/min) |
| Lösungsmittelsystem | Butylacetat, n-Butanol |
Der Feststoffgehalt von 70 % ± 2 bedeutet, dass der Film, der nach der Verdunstung des Lösungsmittels zurückbleibt, dick genug ist, um ein sichtbares Rissnetzwerk zu entwickeln, ohne dass mehrere Schichten erforderlich sind. Der Viskositätsbereich von 350–600 bei 20 °C wird bewusst im mittleren Bereich und nicht an einem der beiden Extreme gehalten: Unterhalb dieses Bereichs neigen die Risslinien dazu, zu fein und eng beieinander zu liegen, und darüber kann der Film ungleichmäßig auf gekrümmten oder vertikalen Oberflächen wie einem Weinglasstiel oder einem Feuerzeugkörper liegen.
Was Crackle-Farbharz tatsächlich bewirkt
Crackle-Farbharz ist die filmbildende Komponente in Crackle-Farbe und der Teil der Formel, der für das Rissverhalten selbst verantwortlich ist. Wenn das Lösungsmittel verdunstet, schrumpft das Harz an der Oberfläche schneller als tiefer im Inneren der Folie. Dieses Missverhältnis in der Trocknungsgeschwindigkeit baut innere Spannungen auf, und sobald die Spannung die Kapazität des Films übersteigt, löst er sich entlang eines Netzwerks von Bruchlinien. Die Größe, der Abstand und die Richtung dieser Linien sind kein zufälliges Rauschen – sie sind ein direktes Ergebnis der Zusammensetzung des Harzes, der aufgetragenen Schichtdicke und des Verhaltens der Umgebungstemperatur und -feuchtigkeit während des Trocknens des Films. Bei einem Harz mit dem falschen Schrumpfungsverhältnis kommt es entweder überhaupt nicht zu Rissen oder die Risse werden so stark, dass Beschichtungsflocken beginnen, sich vom Untergrund abzulösen. Aus diesem Grund wird der Harzanteil als separates technisches Thema vom fertigen Krakelee-Farbprodukt behandelt.
Strukturfarbe als ergänzendes Finish
Strukturfarbe funktioniert nach einem anderen Prinzip als Krakeleefarbe. Anstatt sich auf Schrumpfungsspannungen zu verlassen, baut Texturfarbe ihre Oberflächenwirkung aus festen Partikeln auf, die in der Beschichtung schweben und sich beim Trocknen des Films physisch ansammeln, wodurch eine körnige, fühlbare Oberfläche anstelle eines Netzwerks aus feinen Rissen entsteht. Strukturlack allein wird dort eingesetzt, wo ein Lieferant ein raues, mattes, fast steinartiges Griffgefühl wünscht – die dunkle gesprenkelte Oberfläche, die auf manchen Metallkappen und Behältern im Glasstil zu sehen ist, ist ein typisches Ergebnis mit Strukturlack. Wenn Strukturfarbe als Grundschicht aufgetragen wird und Krakeleefarbe darüber geschichtet wird, kombinieren sich die beiden Effekte: Die darunter liegende Maserung der Strukturfarbe verleiht Tiefe, und die Risslinien der Krakeleelackschicht liegen auf dieser Struktur und nicht auf einer ebenen Oberfläche, was zu einem komplexeren Finish führt, als es mit beiden Beschichtungen allein erreicht werden könnte.
Produktions- und Qualitätskontrolle
Konsistenz von Charge zu Charge
Der Feststoffgehalt und die Viskosität werden bei jeder Produktionscharge gemessen und es werden nicht gelegentlich Proben genommen. So erhält ein Kunde, der sechs Monate später denselben Krakelee-Lackcode erneut bestellt, einen Film, der auf die gleiche Weise trocknet und Risse bekommt wie bei der ersten Lieferung.
Farb- und Effektanpassung
Krakelee- und Strukturlacke werden beide in einer Reihe von Grundfarben und Metallic-Tönen hergestellt, und Farbtafeln werden archiviert, sodass eine Nachbestellung mit einer physischen Referenz und nicht mit einer Bildschirmanzeige abgeglichen werden kann.
Anwendungstests
Bevor ein neues Substrat in Produktion geht, werden kleine Teststücke beschichtet und unter den vom Kunden vorgesehenen Prozessbedingungen ausgehärtet, um das Rissmuster und die Filmhaftung zu bestätigen, bevor ein vollständiger Produktionslauf geplant ist.
Häufige Fragen zu Crackle Paint
Wie entsteht das Rissmuster in Krakeleefarbe?
Die Rissbildung entsteht durch ungleichmäßiges Schrumpfen im Krakelee-Farbharz, wenn das Lösungsmittel verdunstet. Die Oberfläche des Films trocknet und zieht sich schneller zusammen als die Schicht darunter, und die daraus resultierende innere Spannung spaltet die Oberfläche in ein Netzwerk feiner Risse, anstatt sie als glatten, ununterbrochenen Film trocknen zu lassen.
Wie unterscheidet sich Crackle-Harz von Strukturfarbe?
Der Krakeleeharz-Effekt entsteht durch kontrollierte Schrumpfspannung im getrockneten Film, wodurch feine Risslinien entstehen. Strukturlacke basieren stattdessen auf festen Partikeln, die in der Beschichtung schweben und eine körnige, dreidimensionale Oberfläche bilden. Die beiden basieren auf unterschiedlichen physikalischen Mechanismen, weshalb sie oft für ein mehrschichtiges Finish miteinander kombiniert werden.
Auf welche Glas- und Metalluntergründe kann Krakeleefarbe aufgetragen werden?
Auf Glas wird Crackle-Farbe auf Glasbecher, Weingläser, Kosmetikflaschen, Parfümflaschen und Lampen aufgetragen. Auf Metall wird es auf Thermoskannen, allgemeine Eisenwaren, Fahrräder, Feuerzeuge, Rasierer, Lippenstiftkappen, Sicherheitstüren, Scheren, Teeservice und Kunsthandwerk aufgetragen.
Warum ist die Viskosität der Krakeleefarbe für den Endeffekt wichtig?
Die Viskosität steuert, wie der Nassfilm auf dem Untergrund haftet, bevor er zu trocknen beginnt. Bei 350–600 (G–H / 20 °C, Rotor 2#, 60 U/min) ist die Beschichtung dick genug, um einen Film mit sichtbaren Rissen zu bilden, aber flüssig genug, um sich gleichmäßig auf gekrümmten Oberflächen wie Flaschenhälsen, Glasstielen oder zylindrischen Metallkörpern aufzutragen.
Können Crackle-Farbe und Strukturfarbe auf demselben Produkt kombiniert werden?
Ja. Typischerweise wird zuerst Strukturfarbe aufgetragen, um eine körnige Grundschicht aufzubauen. Sobald die Grundschicht ausgehärtet ist, wird Krakeleefarbe darüber aufgetragen. Die Risslinien entwickeln sich dann über die strukturierte Oberfläche und erzeugen eine Oberfläche, die sowohl die erhabene Maserung der Strukturfarbe als auch das Bruchnetz der Krakeleefarbe trägt.
Funktioniert Knisterlack auf Glas und Metall gleich?
Das Schrumpfverhalten des Harzes ist unabhängig vom Untergrund gleich, das Rissbild sieht jedoch unterschiedlich aus, je nachdem, was sich darunter befindet. Auf Glas dringt Licht durch die Risslinien, weshalb mit Krakeleefarbe beschichtete Lampen und Trinkgefäße ein diffuses, geschichtetes Aussehen zeigen. Auf Metall liegen die Risslinien auf einer undurchsichtigen Unterlage, sodass der Kontrast zwischen der gerissenen Oberfläche und der Untergrundfarbe optisch direkter ist.
Farbe, Verpackung und Individualisierung
Crackle-Farbe, Crackle-Harzfarbe und Strukturfarbe sind in Standardgrundfarben sowie in metallischen und perlmuttartigen Varianten erhältlich. Eine individuelle Farbabstimmung kann anhand eines physischen Musters oder einer Pantone-Referenz vereinbart werden. Die Verpackung erfolgt in der Regel in versiegelten Metall- oder Kunststoffbehältern, deren Größe für den Einsatz in der Produktionslinie geeignet ist. Die Behältergröße kann an den Durchsatz der Beschichtungslinie des Kunden angepasst werden. Für Kunden, die eine Probeproduktion durchführen, bevor sie sich zu einem vollständigen Auftrag verpflichten, können kleine Mustermengen von Crackle-Farbe, Crackle-Paint-Harz oder Strukturfarbe in der gleichen Formulierung wie die Produktionscharge vorbereitet werden, sodass Testergebnisse an Teststücken aus Glas oder Metall direkt übernommen werden, sobald der Auftrag zur vollständigen Beschichtung übergeht.
Der technische Support während der Testphase umfasst die Untergrundverträglichkeit, die empfohlene Schichtdicke, die Aushärtungstemperatur und die Trocknungszeit, da diese vier Variablen den größten Einfluss darauf haben, wie die endgültige Crackle- oder Strukturlackoberfläche aussieht. Die Anpassung einer dieser Variablen – ein dickerer Nassfilm, eine etwas wärmere Aushärtungsumgebung oder eine längere offene Zeit, bevor das Teil in den Ofen geht – ändert die Dichte und Richtung des Rissmusters, und unser technisches Team arbeitet diese Variablen bei der Musterfreigabe mit dem Kunden durch, damit das Produktionsergebnis mit dem übereinstimmt, was beim Testen vereinbart wurde.
